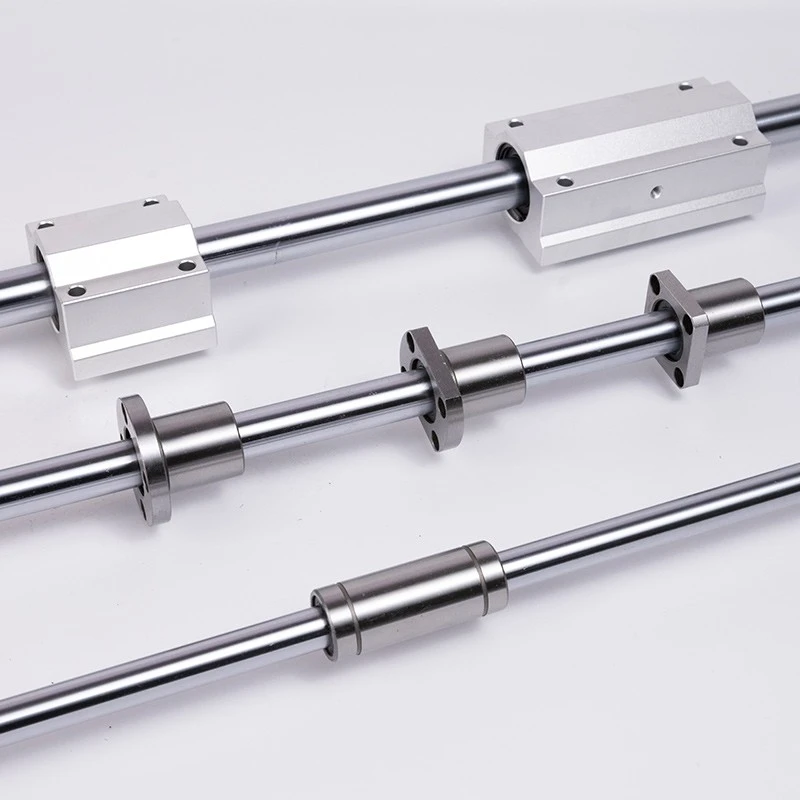

محامل الشريحة رمح

محامل الشريحة رمحهي محامل خطية عادية مصممة لحركة خطية سلسة ودقيقة عبر التلامس المنزلق بدلاً من العناصر المتدحرجة. يتم استخدامها على نطاق واسع في أنظمة التوجيه الصناعية حيث يتطلب الأمر تخميد الاهتزاز والاستقرار وكفاءة التكلفة.

لمزيد من التفاصيل حول الأعمدة الخطية، انقر هنا لاستكشاف مجموعتنا الكاملة من المنتجات.

قدرة تحمل عالية.-

بفضل سطح التلامس الكبير، يمكن للمحامل المنزلقة للعمود أن تتحمل ضغوط الوحدة التي تتجاوز 300 ميجا باسكال، مما يضمن أداءً موثوقًا به تحت الأحمال الثقيلة والمؤثرة الموجودة في التعدين ومصانع الدرفلة والآلات الصناعية الأخرى.

المتانة البيئية القصوى

مصنوعة من مواد متينة مثل PTFE وسبائك Babbitt، وتتحمل المحامل التآكل ودرجات الحرارة القصوى، وتحافظ على الأداء في التطبيقات الصعبة.

دقة مستقرة

يمكن للتصميمات الهيدروستاتيكية تحقيق دقة تشغيل على مستوى النانومتر (~0.1 ميكرومتر للتحكم في طبقة الزيت)، مما يضمن حركة سلسة ومتسقة حتى في ظل الأحمال خارج المحور.

التصميم الهيكلي المدمج

مثالية للتطبيقات ذات المساحة الشعاعية المحدودة (على سبيل المثال،<20 mm), these bearings can be designed as split structures for easy assembly.

عمر خدمة ممتد

يؤدي طلاء السطح الصلب بالكروم أو المعالجة بالنيترة إلى تحسين مقاومة التآكل، بينما توفر جلبات المحامل المصنوعة من سبائك Babbitt ذات هياكل تخزين الزيت بمستوى الميكرون- التشحيم المستمر، مما يؤدي إلى إطالة عمر خدمة المحمل بشكل فعال.

سيناريوهات التطبيق النموذجية

1.تحليل الفرق الأساسي

خصائص الاحتكاك والتحكم في الضوضاء

• تعمل محامل العمود المنزلقة بدون عناصر دوارة، مما يسمح بذلكأداء منخفض-من حيث الضوضاءمما يجعلها مثالية لالأجهزة الطبية والأدوات الدقيقة.
• المحامل الخطية الكروية، أثناء العرضانخفاض الاحتكاك بسبب حركة المتداول، تتطلب عادةتدابير تشحيم أو تخميد إضافيةلتقليل الضوضاء.

القدرة على التكيف البيئي

• محامل الشريحة رمح، في كثير من الأحيان-التشحيم والصيانة الذاتية-مجانية، أداء جيد فيالبيئات الملوثةمثل تجهيز الأغذية وآلات النسيج.
• تتطلب محامل الكرة الخطيةالصيانة الدورية وتنظيف الختم، مما يجعلها أكثر ملاءمة لالبيئات الصناعية الخاضعة للرقابة أو النظيفة.

توازن التحميل والتكلفة

• توفر محامل شريحة العمودفعالية عالية من حيث التكلفة-في تطبيقات التحميل الخفيف-.، مثل شرائح الأثاث المكتبي.
• دعم المحامل الخطية الكرويةأحمال أعلى ودقة من خلال التحميل المسبق، لكنتزيد التكلفة بشكل كبير مع درجات الدقة الأعلى.

2.سيناريوهات التطبيق الموسعة

التطبيقات النموذجية للمحامل المنزلقة للعمود:

• شرائح الأجهزة المنزلية (مثل أدراج الثلاجة وقضبان الفرن)
• أنظمة نقل منخفضة السرعة-(ناقلات المواد الغذائية، معدات التعبئة والتغليف)
• معدات المختبرات النظيفة (خزانات التدفق الصفحي، أدلة الأدوات التحليلية)

التطبيقات النموذجية للمحامل الكروية الخطية:

• الروبوتات الصناعية (المفاصل المفصلية، الأنظمة العملاقة)
• مراكز تصنيع عالية السرعة (CNC)
• أنظمة التخزين الآلية (القضبان المكوكية)

التسامح القطر الداخلي:
التسامح H7 مناسب ليناسب القياسيةبينما يوفر G6دقة أعلىمثالية لتجميعات عالية-تحميل و-عالية الدقة.

خصائص المواد:
البطانات PTFE تقدم أمعامل احتكاك منخفض وخصائص-التشحيم الذاتي، مما يجعلها مناسبة لالتطبيقات الميكانيكية العامة التي تتطلب حركة سلسة.

اتصل الآن

شهادة المواد

شهادة أداء مقاومة-للتآكل

• اختبار رش الملح

متوافق مع معيار ASTM B117، الذي يختبر مقاومة المواد للتآكل في بيئات رش الملح، وهو مناسب للمحامل في الظروف البحرية أو -الرطوبة العالية.

يحدد المعيار الوطني GB/T 10125 طرق اختبارات التآكل الاصطناعي المتسارع لتقييم درجة حماية الطلاءات المعدنية.

• متانة الطلاء

يتم تقييم التأثير المضاد للتآكل للطلاءات-بدرجات وفقًا لمعيار ISO 12944 لتلبية احتياجات السيناريوهات الصناعية المختلفة.

تكوين المواد وشهادة الأداء

• تحليل المكونات

يتم استخدام الاختبار الطيفي للتأكد من أن محتوى عنصر السبيكة يفي بالمعايير (على سبيل المثال، محتوى الأنتيمون في سبيكة Babbitt القائمة على القصدير- يجب التحكم فيه عند 11±0.5%).

• القوة ومقاومة التآكل

تتبع اختبارات قوة الضغط معيار GB/T 16748 للتحقق من قدرة تحمل الحمولة -للمواد.

يتم إجراء اختبار الصلابة وفقًا لمعيار ISO 4381 للتأكد من أن الطبقة المقاومة للتآكل- تتوافق مع نطاق الصلابة المصمم.

• شهادة مواد التشحيم الذاتي-.

تحتاج المحامل المشبعة بالزيت- إلى اجتياز اختبار المسامية (المسامية 10%~35%) واختبارات تشبع الغمر بالزيت لضمان التشحيم الذاتي-.

شهادة الهيكل المركب

• قوة الترابط بين الطبقات

تحتاج المواد متعددة الطبقات (مثل دعامة الفولاذ + سبيكة المحامل) إلى اجتياز اختبارات التقشير، مع قوة واجهة أكبر من أو تساوي 40 ميجا باسكال (معيار ISO 4381).

• سلامة طبقة الطلاء الكهربائي

يجب أن يتوافق سمك الطلاء الشبكي بالكروم الصلب أو النيكل مع معيار ISO 4382/1، وأن يجتاز اختبارات الالتصاق.

أنظمة الشهادات الدولية

• شهادة CE

تلبية معايير سلسلة توجيهات الماكينات (MD) وEN 1337، التي تغطي اختبارات مثل قوة الكلال والحمل الآمن.

• شهادة التعب مدى الحياة

يتم إجراء اختبارات قوة الكلال وفقًا لمعيار GB/T 18325.1 لمحاكاة ظروف التحميل المتناوب طويلة المدى-.

اختبار الأداء

• اختبار الحياة

لقد تم اختبار المحامل المنزلقة للعمود بشكل احترافي من قبل مؤسسة{0}معتمدة تابعة لجهة خارجية. بعد إكمال 50 كيلومترًا من عملية المحاكاة عالية الكثافة-، يتم التحكم في كمية التآكل ضمن نطاق صغير للغاية يقل عن 0.1 ملم-وهو ما يتجاوز متوسط ​​الصناعة بكثير. وهذا يدل على مقاومتها الممتازة للتآكل وعمر الخدمة الطويل جدًا-، الأمر الذي يمكن أن يقلل بشكل كبير من صيانة المعدات وتكرار الاستبدال. تتوفر تقارير اختبار -الطرف الثالث الكاملة لضمان صحة البيانات وصحتها.

• اختبار التحميل

في ظل محاكاة ظروف العمل القاسية، تم تعريض المحامل الانزلاقية المحورية لعملية تحميل زائد بنسبة 150% لمدة ساعة واحدة. لم تظهر المراقبة في الوقت الفعلي-بواسطة الأجهزة الدقيقة أي تشوه هيكلي أو تدهور في الأداء. تم إرفاق تقرير مفصل عن منحنى الإجهاد-، والذي يعرض بشكل بديهي الأداء الميكانيكي للمادة في ظل التحميل الزائد. وهذا يؤكد تمامًا قدرة تحمل الحمولة الممتازة-واستقرار الهيكل، مما يوفر دعمًا موثوقًا للأداء لتطبيقات التحميل العالية-.

اتصل الآن

قدرة التصنيع المتقدمة

مجهزة بمنشأة إنتاج تبلغ مساحتها 30,000+ متر مربع وآلات حديثة مثل آلات الطحن CNC، ومعدات الدرفلة على البارد، وأنظمة القياس الدقيقة، تضمن DLY تصنيعًا فعالاً ودقيقًا.

خبرة قوية في البحث والتطوير

بفضل أكثر من 20 عامًا من الخبرة الصناعية وفريق هندسي متخصص، تمتلك DLY 60+ براءات اختراع، مما يتيح تصميم المنتج الأمثل والحلول التقنية الموثوقة للتطبيقات الصناعية المتنوعة.

تخصيص OEM / ODM مرن

تقدم DLY خدمات تصنيع المعدات الأصلية وتصنيع التصميم الشخصي الشاملة، والتي تغطي:

• تصميم وتطوير المنتجات
• المواصفات والتكوينات المخصصة
• النماذج الأولية والإنتاج الضخم

تم تصميم الحلول لتلبية متطلبات التطبيقات المحددة عبر الأتمتة والروبوتات والأدوات الآلية.

رقابة صارمة على الجودة والشهادات

يتم ضمان الجودة من خلال أنظمة الإدارة المعترف بها دوليًا:

• ايزو 9001
• ايزو 14001
• ايزو 45001

يخضع كل منتج لفحص صارم باستخدام معدات اختبار متقدمة، مما يضمن الدقة والمتانة والأداء المستقر قبل التسليم.

خدمة ودعم شاملان

بفضل خبرة المشاريع العالمية عبر صناعات مثل الأدوات الآلية والروبوتات والأتمتة، تضمن DLY دعمًا موثوقًا لكل عميل، بما في ذلك:

• الاستشارة الفنية لما قبل-المبيعات وتصميم الحلول
• إرشادات التثبيت والتصحيح
• خدمة ما بعد البيع والصيانة سريعة الاستجابة

اتصل الآن

الوسم : محامل الشريحة رمح، الصين محامل الشريحة رمح المصنعين والموردين والمصنع
